Audi A4: Wnętrze samochodu
Widok ogólny

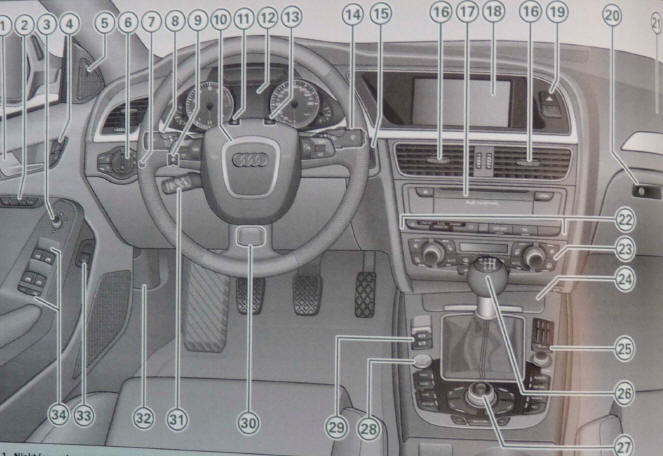

Rys. 1 Niektóre, pokazane tutaj elementy wyposażenia znajdują się tylko w
określonych wersjach samochodu albo stanowi, wyposażenie dodatkom
- Klamka drzwi
- Funkcja Memory
- Elektryczna regulacja lusterek zewnętrznych
- Wyłącznik centralnego zamka
- Przycisk systemu Audi side assist
- Wyłącznik świateł
- Oświetlenie przyrządów
- Dźwignia:
- Kierunkowskazy i światła drogowe
- System Audi lane assist
- Asystent świateł drogowych
- Regulacja zasięgu świateł
- Kierownica:
- Sygnał dźwiękowy
- Poduszka bezpieczeństwa kierowcy
- Przyciski obsługi audio, TV*, telefonu i systemu
dialogu słownego
- Przełączniki układu tiptronic
- Przycisk [SET]
- Zestaw wskaźników
- Przycisk zerowania licznika okresowego
- Dźwignia:
- Wycieraczki i mycie szyb
- Komputer samochodowy
- Wyłącznik zapłonu
- Wyloty powietrza z pokrętłem
- Radioodtwarzacz lub system Audi multimedia
- Wyświetlacz radia lub wyświetlacz MMI
- Światła awaryjne
- Schowek w tablicy przyrządów
- Poduszka bezpieczeństwa przedniego pasażera
- W zależności od wyposażenia:
- Przycisk sygnalizacji podczas parkowania
- Przycisk elektronicznego programu stabilizującego
(ESP)
- Element obsługi systemu drive select
- Układ klimatyzacji
- Popielniczka z zapalniczką
- Przycisk systemu Start/Stop
- W zależności od wyposażenia, dźwignia przełączania lub
zmiany biegów
- Przekładnia multitronic lub tiptronic
- Stronic
- Przekładnia ręczna
- W zależności od wyposażenia:
- Panel obsługi MMI, albo
- Przycisk sygnalizacji podczas parkowania
- Przycisk elektronicznego programu stabilizującego
(ESPOFF)
- Przycisk elektrycznie sterowanej żaluzji słonecznej
- Element obsługi systemu drive select
- Przycisk [START ENGINE STOP)
- Przycisk:
1)W zależności od wyposażenia samochodu, wskazanie na wyświetlaczu jest
wielobarwne lub jednobarwne. Ponieważ obydwa rodzaje wskazań są niemal
identyczne, w niniejszej instrukcji obsługi stosowane są wskazania wielobarwne.
Przy użyciu radia Chorus można dokonywać określonych ustawień w
menu CAR.
- Elektromechaniczny hamulec parkowania
- asystent ruszania
- Regulowana kolumna kierownicy (zakryta przez koło
kierownicy)
- W zależności od wyposażenia:
- Układ utrzymywania prędkości
- System adaptive cruise control
- Odblokowanie pokrywy przedziału silnikowego
- Wyłącznik odblokowania pokrywy bagażnika
- Elektryczne uruchamianie szyb
Informacja
- Obsługa radiodtwarzacza lub systemu Multi Media Interface
(MMI) jest opisana w oddzielnej instrukcji obsługi.
- W samochodzie z kierownicą po prawej stronie* rozmieszczenie
elementów obsługi różni się częściowo od rozmieszczenia pokazanego
na rysunku => strona 6, rys. 1. Symbole, które oznaczają
elementy obsługi są jednak takie same.
